Логический модуль с дисплеем Siemens LOGO! 230RC

Логический модуль с дисплеем Siemens LOGO! 230RC

Модуль с дисплеем Siemens LOGO! 230RC 6ED1052-1FB00-0BA6:

  • Питание: ~=115…240В;
  • Дискретные входы: 8;
  • Дискретные выходы: 4 (нормально разомкнутые реле);
  • Особенности памяти: 200 блоков;
  • Дополнительные возможности: расширение функционального потенциала модулями ввода/вывода.

Цена: от 4 452 руб.

Общее описание

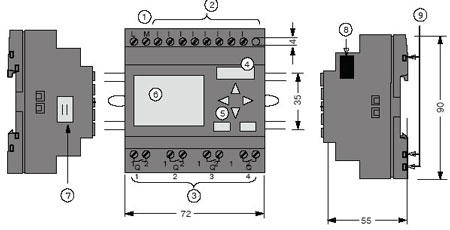

Устройство модуля LOGO!230RC

  • 1 - источник питания
  • 2 - входы
  • 3 - выходы
  • 4 - гнездо под модуль, оснащенный крышкой
  • 5 - панель, посредством которой реализуются опции управления
  • 6 - дисплей
  • 7 - разъем для кабеля типа LOGO!TD
  • 8 - интерфейс расширения
  • 9 – опции механического кодирования - гнёзда

Особенности схемы подключения и максимальной конфигурации LOGO!230RC

Модуль с дисплеем поддерживает 24 цифровых входов, 8 аналоговых входов, а также 16 цифровых и 2 аналоговых выхода. Для достижения параметров, характерных для максимальной конфигурации, используют нижеприведенную методику:

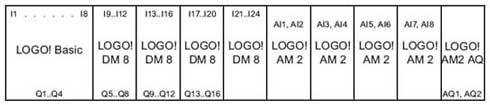

  • Максимальная конфигурация модулей данного класса LOGO! без аналоговых входов (LOGO! 24RC/RCo, а также LOGO! 230 RC/RCo)

Максимальная конфигурация LOGO!230RC

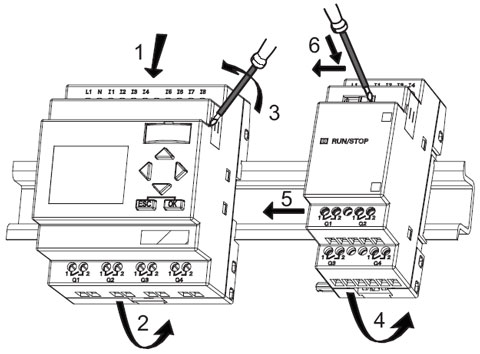

Специфика монтажа модуля LOGO!230RC

Специфика монтажа модуля LOGO!230RC

Поэтапный монтаж на DIN-рейку:

1. На первом этапе осуществления монтажных работ следует навесить модуль на рейку;
2. Путем нажимания на нижнюю часть, срабатывает специальная защелка модуля, выполняется надежная его фиксация (защелка расположена на задней части прибора);
3. С правой стороны модуля находится крышка разъема, которую необходимо снять;
4. С правой стороны от LOGO!Basic помещается модуль на DIN-рейку;
5. Перемещаем модуль в левую сторону таким образом, чтобы последний контактировал с LOGO!Basic;
6. Посредством отвертки защелка отодвигается влево, после чего она должна занять крайнее левое положение.

Монтаж дополнительного оборудования выполняется путем поэтапного повторения всех пунктов, относящихся к монтажу цифрового модуля.

Поэтапный монтаж на стену:

Аккуратно переместите монтажные защелки наружу, как правило, они расположены на задней стенки устройства. Непосредственно монтаж модуля выполняется при помощи двух монтажных защелок и двух винтов ØM4 (момент затяжки 0,8-1,2Нм).

Технические характеристики LOGO!230RC:

Блок питания:
Входное напряжение 115...240В постоянный/переменный ток
Допустимый диапазон 85...265В перем.тока
100...253В пост.тока
Допустимая частота сети 47...63Гц
Потребление тока
• 115В перем. тока
• 240В перем. тока
• 115В пост. тока
• 240В пост. тока
10…40мА
10... 25мА
5...25мА
5...15мА
Буферизация исчезновения напряжения
• 115В перем./пост.тока
• 240В перем./пост.тока
тип. 10мс
тип. 20мс
Мощность потерь при
• 115 В перем. тока
• 240 В перем. тока
• 115 В пост. тока
• 240 В пост. тока
1,1...4,6Вт
2,4...6,0Вт
0,5...2,9Вт
1,2...3,6Вт
Буферизация часов в условиях 25°C тип. 80час.
Точность опции часов реального времени тип. ±2 с/день
Цифровые входы:
Количество 8
Потенциальная развязка Нет
Входное напряжение L1
• Сигнал 0
• Сигнал 1
• Сигнал 0
• Сигнал 1
< 40В перем. ток
> 79В перем. ток
< 30В пост. ток
> 79В пост. ток
Входной ток при
• сигнале 0
• сигнале 1
< 0,03мА
> 0,08мА
Время задержки при
• переходе с 0 на 1
• переходе с 1 на 0
тип. 50мс
тип. 50мс
Длина линии (неэкранированной) 100м
Цифровые выходы:
Количество 4
Тип выходов Релейные выходы
Потенциальная развязка да
Группами по 1
Управление цифровым входом да
Длительный ток Ith 10A на реле (max)
Нагрузка из ламп накаливания (25 000 циклов переключения) при:
230/240В перем. ток
115/120В перем. ток
1000Вт
500Вт
Люминесцентные лампы с дросселем (25000 циклов переключения) 10 x 58Вт (при 230/240В перем. ток)
Люминесцентные лампы с обычной компенсацией
(25000 циклов переключения)
1 x 58Вт (при 230/240В перем. ток)
Люминесцентные лампы, некомпенсированные (25000 циклов переключения) 10 x 58 Вт (при 230/240В перем. ток)
Устойчивость к коротким замыканиям при cos = 1 Защита по питанию B16 600A
Устойчивость к коротким замыканиям при cos  от 0,5 до 0,7 Защита по питанию B16 900A
Понижение номинала нет; во всем диапазоне температур
Параллельное включение выходов для увеличения мощности Не допускается
Защита выходного реле (если желательна) макс. 16A, характеристика B16
Частота включений:
механическая 10Гц
омическая/ламповая нагрузка 2Гц
индуктивная нагрузка 0,5Гц
